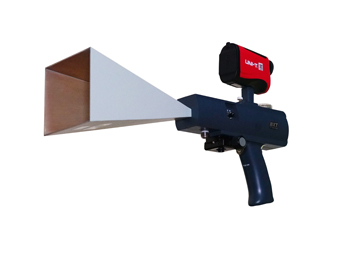

0.7-18ghz手持式微波天线
 |
【概 述】
mdf-00718h是一个内置开关预选低噪声放大器的微波监测/测向天线，同时具备外置滤波器选件，其工作频率覆盖0.7-18ghz。
通过通路的快速切换，mdf-00718h可形成四种不同的工作模式，分别为天线、天线加滤波器、天线加放大器以及天线加滤波放大器，以满足不同场景下的测试要求。
mdf-00718h自带测距仪，可测试被测天线与测试天线的距离。为推算被测发射机的有效辐射功率erip提供必要的依据。
配合相关频谱分析仪，mdf-00718h可以完成5g基站载波射频信号分析、微波信号监测和测向、快速查找干扰源等。具有平滑方向性和高增益的天线有助于快速精确定位干扰源。
【测量功能和特点】
ü 分析微波信号辐射特性
ü 干扰信号监测和测向
ü 5g蜂窝基站的开场测试
ü 超宽频段，0.7-18ghz
ü 自带测距功能
ü 辅助erip测试
ü 内置开关预选低噪声放大器
ü 便携式设计
ü 支持三脚架安装
【指 标】
| 型号： | mdf-00718h |
| 工作频率： | 0.7-18ghz |
| 阻抗： | 50ω |
| 放大器增益： | 天线：12db typ. 放大器：35db typ. |
| 极化方式： | 线极化, 水平和垂直极化可调 |
| 噪声系数： | 4.0db typ. |
| vswr： | 2.0 typ. |
| 内置电池工作时间： | 3h min. |
| 射频输出接口： | n(f) |
| 尺寸： | 495.5(l)*345(h)*50(w)mm |
| 重量： | 约3kg |
| 测距仪1（标配） | |
| 测距范围： | 5-1000m |
| 测量精度： | ±1m量程x0.2% |
| 测距仪2（选件） | |
| 量程： | 0.1-80m |
| 测量精度： | 2.0mm 5x10-5d |
